PFA,FEP,PTFE,ETFE,ECTFE氟樹(shù)脂性能簡(jiǎn)述---東莞市鑫氟五金有限公司
發(fā)布時(shí)間：2023-09-21 22:09:48 瀏覽次數(shù)：829
PFA,FEP,PTFE,ETFE,ECTFE氟樹(shù)脂性能簡(jiǎn)述
性能簡(jiǎn)述
各種氟樹(shù)脂的性能 |
E-CTFE (Halar), ETFE 、FEP、PFA 以及改性 PTFE 和部分氟化或者全氟化高分子材料一樣，可以用熱塑性成型方法來(lái)加工，它們對(duì)幾乎所有的有機(jī)和無(wú)機(jī)化合物，不管是酸性還是堿性，都有著很高的耐性。這些材料對(duì)酸、堿、溶劑和氯化物，顯示出普遍持久的耐性。其分子鏈的典型特征就是分子間力很強(qiáng)的氟 -碳鍵。

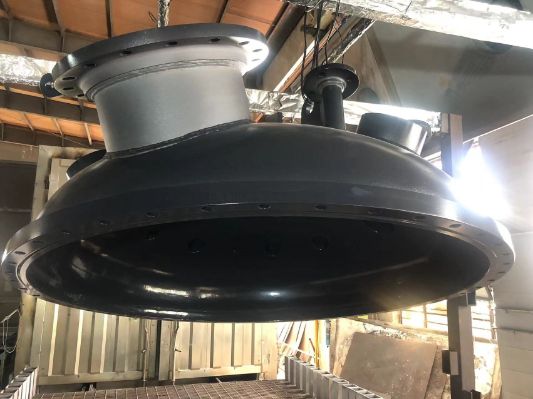

除了對(duì)多種化學(xué)品的很強(qiáng)的耐性外， E-CTFE 還顯示出高溫下在耐磨性、沖擊耐性和韌性，以及完全的真空耐性（例如良好的附著力）等方面優(yōu)良的抗機(jī)械破壞的品質(zhì)。 | | 各種氟樹(shù)脂涂層材料 下表給出了我們公司目前噴涂加工的涂層材料概要。 | 涂層體系(縮寫) | 化學(xué)描述 | 噴涂乳液體涂層 | 噴涂粉體涂層 | PTFE | 聚四氟乙烯 | 有 | 無(wú) | PFA | 四氟乙烯和全氟烷基乙烯基醚的共聚物 | 有 | 有 | FEP | 四氟乙烯和全氟丙烯的共聚物 | 有 | 有 | ETFE | 乙烯和四氟乙烯的共聚物 | 有 | 有 | E-CTFE | 乙烯和三氟氯乙烯的二元共聚物 | 無(wú) | 有 |
| 各種涂層體系的性能比較概要 : | PTFE | · 摩擦系數(shù)低 · 耐蠕變性好 · 熔融性較差 · 可以熱塑性成型方法加工但無(wú)法涂厚 · 化學(xué)耐性好 · 乳液噴涂不粘、耐磨、潤(rùn)滑型厚為80微米，耐溫范圍在：-200°C至 + 260 °C 之間。 · ①板襯襯層厚度為3mm，-30 °C 至 +130 °C 之間。②模壓層厚度為 8mm-10mm ，-30 °C 至 +210 °C。 | FEP(F46) | · 化學(xué)耐性與PFA相近 · 機(jī)械耐性不如 PFA 和 PTFE · 耐溫范圍在 -190 ° C 至+ 200° C 之間 · 防粘性能比 PFA 更優(yōu) · 粉末、乳液噴涂不粘型為100微米，耐溫范圍在：-190 °C 至 + 200°C 之間。 · 粉末重防腐型為2000微米，耐溫范圍在：-150 °C 至 +190°C ，③模壓層厚度為8mm-10mm ，-50 °C 至 +180 °C。 | ETFE(F40) | · PTFE, PFA 和 FEP 之后化學(xué)耐性佳 · 和 PTFE 相同的延伸性能 · 耐溫范圍在 -50 ° C 到 + 150° C 之間 · 粉末、乳液噴涂普通防腐型為300微米，耐溫范圍在：-50 °C 至+ · 150 °C之間。 · 粉末、乳液重防腐型為2000微米，耐溫范圍在：-50 °C 至+150°C · 滾涂涂層厚度為2mm-5mm ，-30 °C 至 +120 °C。 | E-CTFE(halar) | · 耐有機(jī)溶劑、強(qiáng)酸、氯化物和氫氧化鈉 · 溫度低達(dá) -40 °C 時(shí)沖擊韌性仍很好 · 耐溫范圍在 -50 °C 至 + 150 °C 之間 · 普通噴涂防腐涂層厚度為 300 μm, 大涂層厚度可達(dá) 1500 μm · 板襯重防腐型厚度為2.5mm，耐溫范圍在 -30 °C 至 + 120 °C 之間 |
|
|
相關(guān)新聞
國(guó)際法規(guī)更新，PFAS,PFHXS相關(guān)
2023-09-21 22:35:07
近期熱搜的管控物質(zhì)—PFAS，你了解么 近年來(lái)，全球針對(duì)全氟或多氟烷基化合物（PFAS）的管控?zé)岫炔粩嗯噬? 這類物質(zhì)究竟是什么？ 企業(yè)應(yīng)如何應(yīng)對(duì)？ 01 PFAS是么...
HALAR介紹---東莞市鑫氟五金有限公司
2023-09-21 22:01:55
HALAR介紹---東莞市鑫氟五金有限公司 表面性能 1、硬度 為什么涂料的表面硬度很重要? 因?yàn)楦叩谋砻嬗捕忍峁?更好的耐磨性能(如 在使用中不斷受固體顆粒或鹽的沉積和摩擦) 更好的耐劃傷性(如 在...
